URBAN TR70

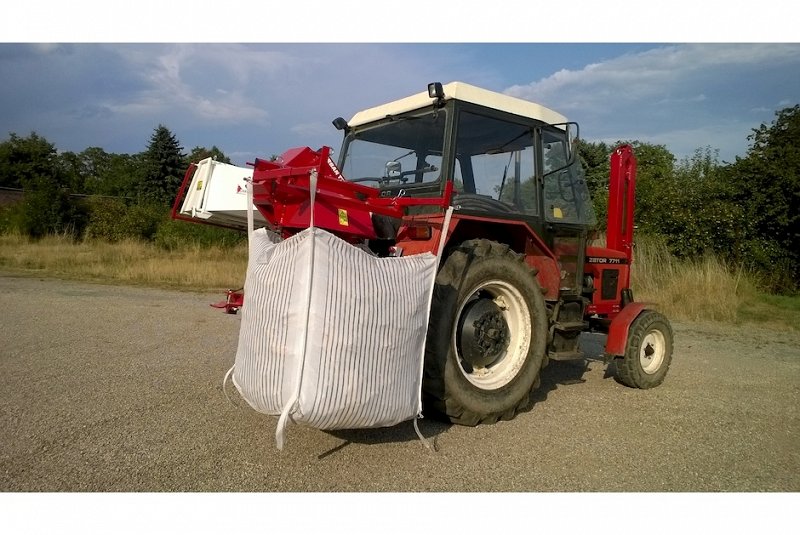

URBAN TR70 con sacco grande
Tronchettatrice URBAN TR70 viene attaccata sul sollevatore posteriore al terzo punto del trattore. La potenza ottimale del trattore è di 50 CV e più, la potenza minima invece è di 30 CV. La trasmissione deve essere assicurata tramite un cardano con frizione di sovraccarico (accessorio). Per ridurre lo stress trasmesso al cardano e al cambio del trattore si utilizza un volano, che può essere ordinato come accessorio. FINO AL DIAMETRO 80 mm Dotazione di serie: 50 sacchi a rete, catene di sicurezza, gancio traino, manuale di uso e manutenzione per l'operatore e la dichiarazione di conformità.
fotogalleria download| Il dispositivo con sacco grande Si usano sacchi a rete di di 90 x 90 x 100 cm. L'utilizzo di sacchi grandi è più veloce, perché le buste non devono essere cambiate così spesso rispetto ai sacchi a rete più piccole. Il sacco grade (anche pieno) potrebbe essere sollevato dal trattore durante lo spostamento nei boschi. I bracci regolabili del dispositivo di insacco sono retrattili e nella posizione di trasporto non superano le dimensioni del trattore nella posizione di trasporto. |  |
| La tramoggia di ingresso La tramoggia di ingresso è costituita da una parte fissa e una pieghevole. La parte pieghevole della tramoggia di ingresso conferisce un profilo più stretto nella posizione di trasporto (non supera la larghezza del trattore nella posizione di trasporto). Una volta bloccato nella posizione di lavoro, la tramoggia garantisce un'aspirazione ottimale e sicurezza operativa. Inoltre, la tramoggia è dotata di un telaio di sicurezza che, premendo verso il basso, arresta il dispositivo di taglio. La tramoggia di aspirazione è orientata orizzontalmente, il che facilita notevolmente l'inserimento di rami lunghi rispetto alla tramoggia verticale o inclinata. Il telaio della macchina è realizzato con vernice in polvere. |  |
| La connessione al trattore La potenza minima consigliata del trattore è di 30 CV. La potenza ottimale del trattore è di 50 CV o più. Un trattore con questa potenza può funzionare a bassa velocità durante la lavorazione (circa 1300 giri / min). La velocità PTO deve essere a 540 giri / min. La velocità di lavoro risultante del dispositivo di taglio è di circa 350 / min. La velocità del dispositivo di cippatura corrisponde alla velocità del cardano. La macchina deve essere collegata a trattore con un cardano a frizione di sovraccarico con una coppia di 1600 Nm. La frizione di sovraccarico scivolerà e limiterà la coppia quando un grosso ramo verrà inserito nella tramoggia. E’ necessario fornire la protezione per sovraccarico dal trattore e legno. | |
| Il volano Il volano assorbe gli urti trasferiti sulla presa di forza e sul cambio del trattore. La macchina viene fornita di serie senza volano. Il volano può essere ordinato come accessorio opzionale. |  |
| La cornice regolabile Il telaio scorrevole e regolabile della macchina consente il collegamento a vari tipi di trattori mantenendo l’angolo del cardano ottimale (20 °). | |
| Le catene di sicurezza La macchina viene sollevata con il sollevatore idraulico del trattore, sia durante il lavoro e che in movimento. Si utilizzano catene di sicurezza per assicurare la posizione ottimale. Le catene di sicurezza fanno parte della dotazione di serie |  |
| Il dispositivo di taglio La macchina lavora con due alberi controrotanti con coltelli. I coltelli rotanti assorbono il legno nella tramoggia di alimentazione senza assistenza. Lo spazio di passaggio tra gli alberi è di 70 mm. Ogni albero ha 3 coltelli fissi, realizzati in acciaio di alta qualità. È possibile riaffilare i coltelli ripetutamente. Dopo l'affilatura è necessario posizionare uno spessore sotto i coltelli per mantenere lo stesso spazio tra i coltelli (circa 0,1 mm). Una singola affilatura di coltelli è in grado di produrre da 100 a 500 metri di legno, a seconda della quantità di contaminanti (fango, chiodi, pietre ecc.). Ogni lama può essere affilata di circa 4 mm, poi deve essere sostituita con una nuova. |  |
| Il gancio di traino Il gancio traino dietro la tronchettatrice può supportare un rimorchio di max 2000 kg (non omologato per la circolazione sulle strade). |  |
| Peso | 270 kg | |
| Diametro max. di legno morbido e fresco (pino) | 80 mm | |
| Diametro max. di legno duro (quercia, carpino) | 65 mm | |
| Diametro max. di legno duro secco (quercia, carpino) | 50 mm | |
| Max. Diametri del blocco di legno (abete rosso) | 60 x 60 mm | |
| Max. diametro della tavola di legno (abete rosso) | 190 x 20 mm | |
| Lunghezza del tronchetto (non regolabile) | 6 - 13 cm | |
| Dimensioni dell'ingresso del legno | 200 x 200 mm | |
| Dimensioni del serbatoio di ingresso | 700 x 400 mm | |
| Massima produzione | 6 m3/all'ora | |
| Categoria 3˚punto | 1 o 2 | |
| Presa di forza max. velocità di rotazione | 540 / min. | |
| Potenza del trattore (min.) | 30 CV | |
| Potenza del trattore (consigliata) | 50 CV e piu’ | |
| Telaio del registratore regolabile (telescopico) | si - 3 posizioni | |
| Numero di coltelli | 6 | |
| Lo spazio tra i coltelli | approx.0,1 mm | |
| Durata dei coltelli (intervallo tra una affilatura e l’altra) | 100 - 500 m3 di piccoli tronchi | |
| Protezione da sovraccarico | Albero cardanico con frizione di sovraccarico | |
| Dimensioni in posizione di trasporto (lunghezza x larghezza x altezza) | 106x194x133 cm | |
| Dimensioni in posizione di lavoro (lunghezza x larghezza x altezza) | 106x284x133 cm | |
| Dimensione di imbalaggio (lunghezza x larghezza x altezza) | 106x194x148 cm | |
| Uscita di scarico | sacco grande | |
| Catene di sicurezza per il fissaggio della caduta del sollevatore idraulico del trattore | si | |
| Gancio traino rimorchio | Sì - classica + sfera ISO |
| Cardano con frizione di sovraccarico Peso: 24 kg Lunghezza totale nella posizione inserita:100 cm Scanalatura: 1 "3/8 (35 mm) 6 scanalature Coppia della frizione di sovraccarico: 1600 Nm Tipo di frizione di sovraccarico: attrito Dimensioni cardanO: 6 Adatto per trochettatrice: TR110, TR70 |  |
| Cardano con frizione a cricchetto Peso: 17 kg Lunghezza totale nella posizione inserita: 100 cm Scanalatura: 1 "3/8 (35 mm) 6 scanalature Coppia della frizione di sovraccarico: 1600 Nm Tipo di frizione di sovraccarico: con chiusure di sicurezza Dimensioni cardano: 5 Adatto per tronchettatrice: TR70 |  |
| Volano per TR70 Peso: 40 kg |  |
| Ruote per TR70 / TR75 Peso: 4 kg Larghezza ruota: 32 mm Diametro ruota: 75 mm Dimensione della flangia: 80 x 100 mm Distanza tra i fori: 60 x 80 mm Altezza: 105 mm Tipo di cuscinetto: sfera Numero di pezzi nel set: 4 Adatto per tronchettatrice: TR75, TR70 |  |
| Doppio sacco all'estremità del trasportatore - per la serie "70" Peso: 22 kg Adatto per tronchettatrice: SMH70, SMV70, SM70, EM70, TR75, TR70, HM70 |  |
| Scivolo alla fine del trasportatore - per la serie "70" Peso: 9,5 kg Lunghezza: 0,8 m Adatto per tronchettatrice: SMH70, SMV70, SM70, EM70, TR75, TR70, HM70 |  |
| SACCO A RETE GRANDE, 90X90X100 cm, Sacchi a rete di alta qualità per lo smistamento di tronchetti, prodotti dalla società ceca JUTA. Tessuto aerato per una migliore asciugatura dei tronchetti |  |
| BIG-BAG STAND |  |
